產品亮點

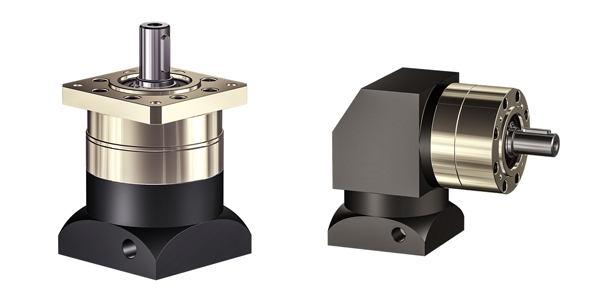

伺服行星減速機性能及特點:
1、行星齒輪的傳動介面采用不含保持器之滿針滾針軸承,增加接觸面積以提高結構剛性及輸出扭矩;
2、采用3D/PORE的設計分析技術,分別對螺旋齒面作齒形及導程修整,以降低齒輪對嚙入及嚙出的沖擊和噪音,
增加齒輪系的使用壽命;
3、齒輪材料選用鉻鉬釩合金鋼,經調質熱處理至基材硬度30HRC,
再利用上??汽溝冗M(jìn)的離子氮化設備將齒輪表面的硬度氮化至840HV,以獲得最佳的耐磨耗和耐沖擊韌性;
4、行星臂架與輸出軸采用一體式的結構設計,且輸出軸的軸承配置采用大跨距設計確保較大的扭轉剛性和輸出負載能力;
5、使用NYOGEL792D合成潤滑油脂,并采用IP65防護等級的密封設計,潤滑油不泄露,免維護;
6、輸入端與馬達的連接采用筒夾式的鎖緊機構并經動平衡分析,以確保在高輸入轉速下結合介面的同心度和零背隙的動力傳遞;
7、整支齒輪棒材制作出的太陽齒輪,剛性強,同心度準確;
8、獨特的馬達連接板和軸襯的模組化設計,適用于任何伺服馬達;
模塊組合圖
